segelkuppel // seminar gestaltungslehre ma2

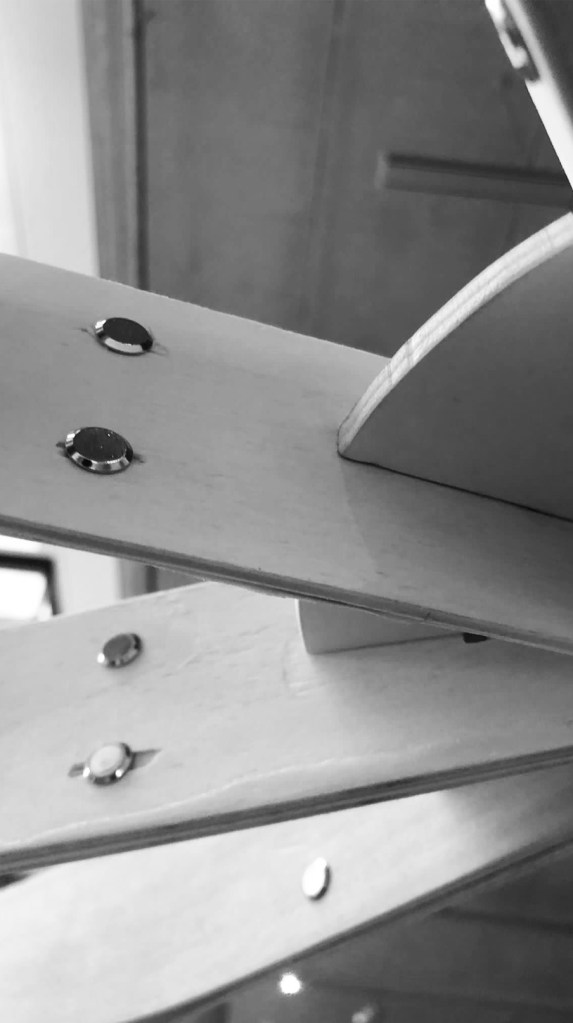

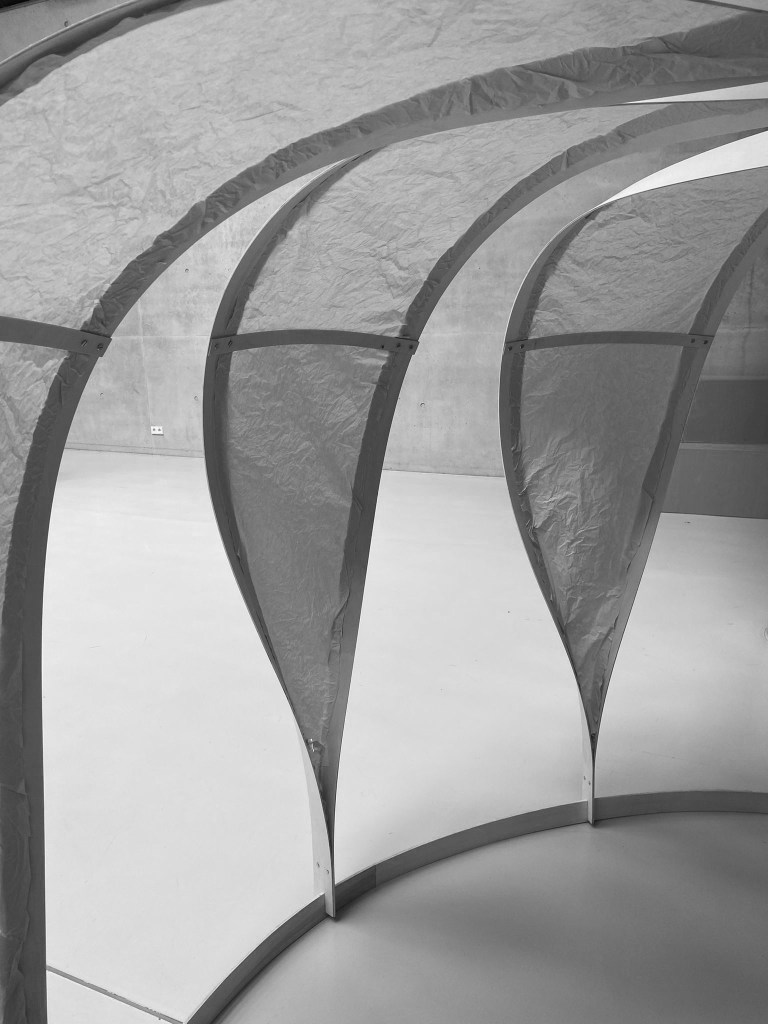

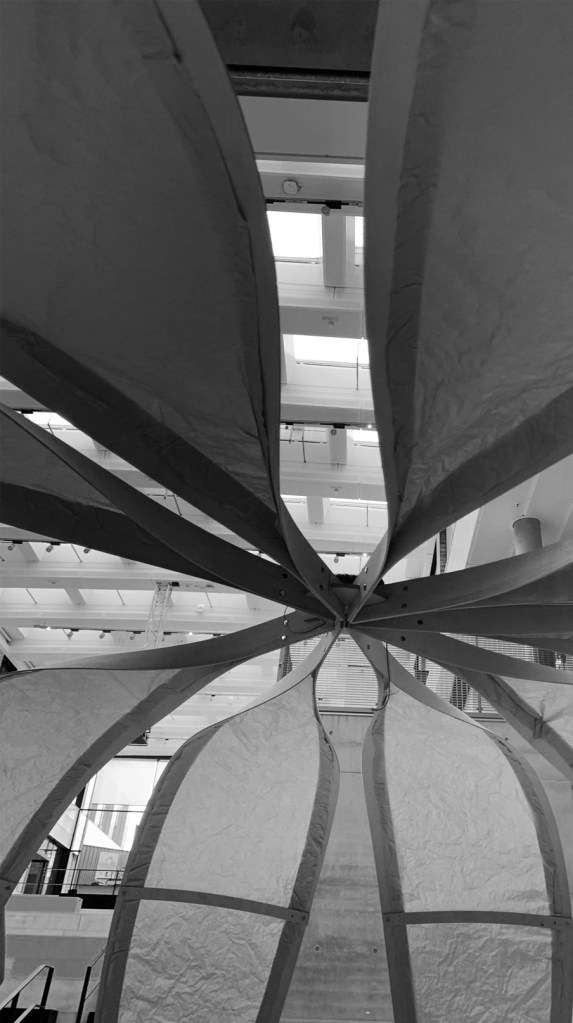

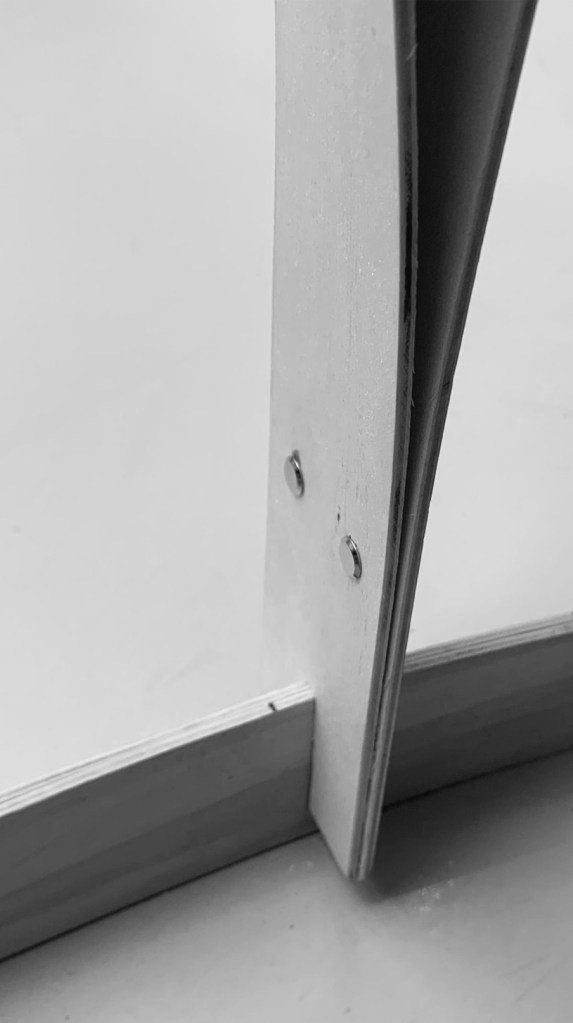

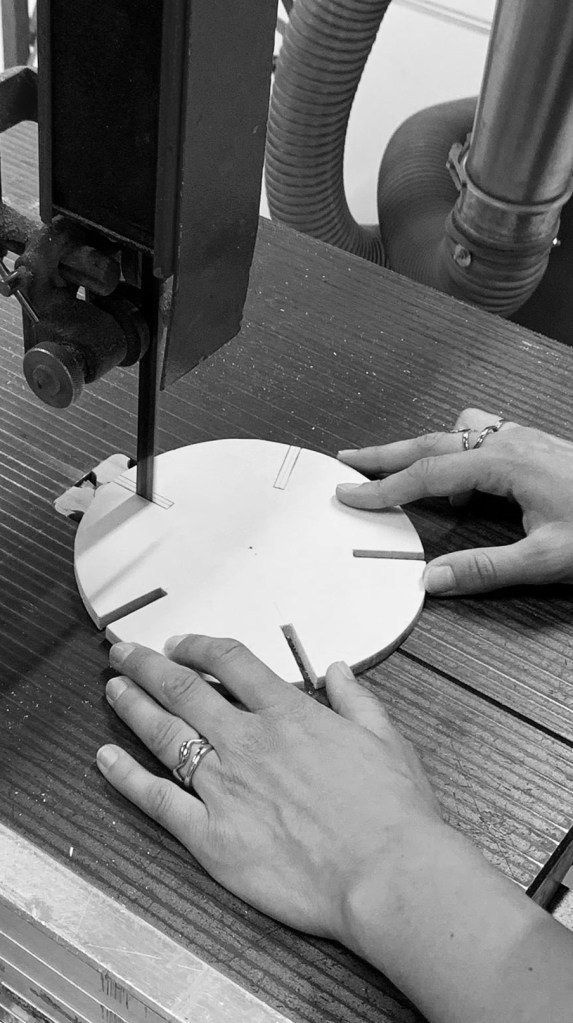

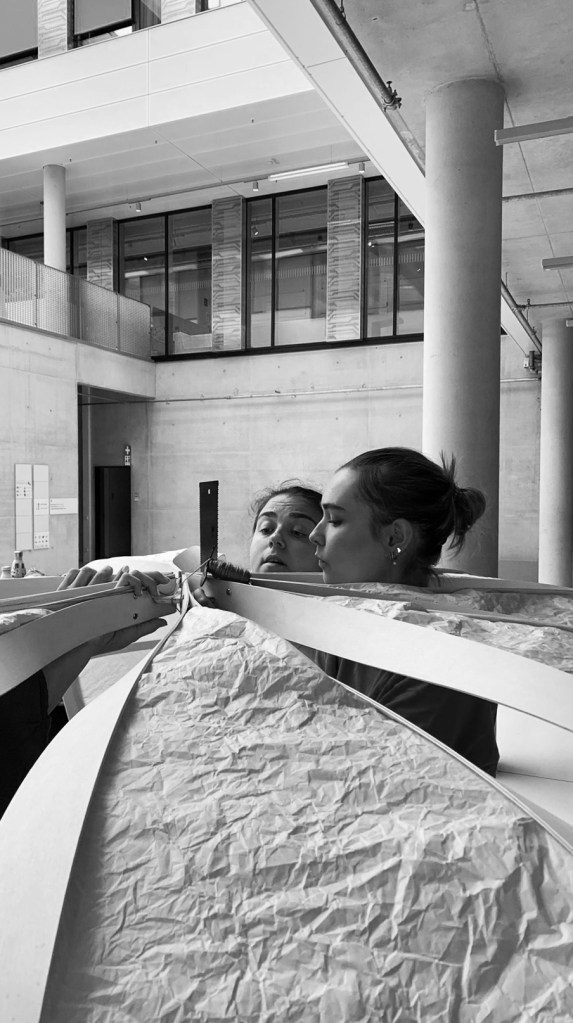

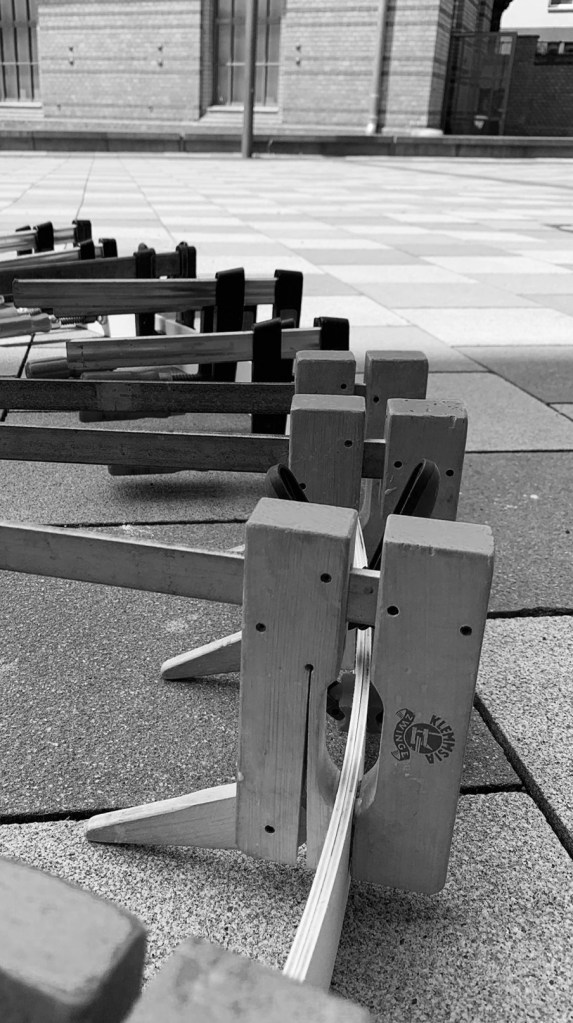

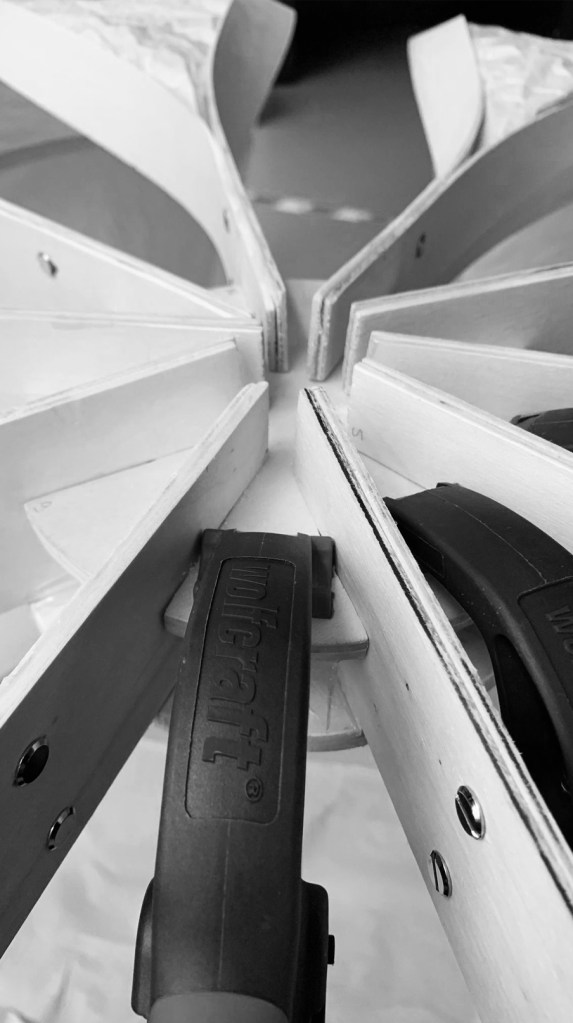

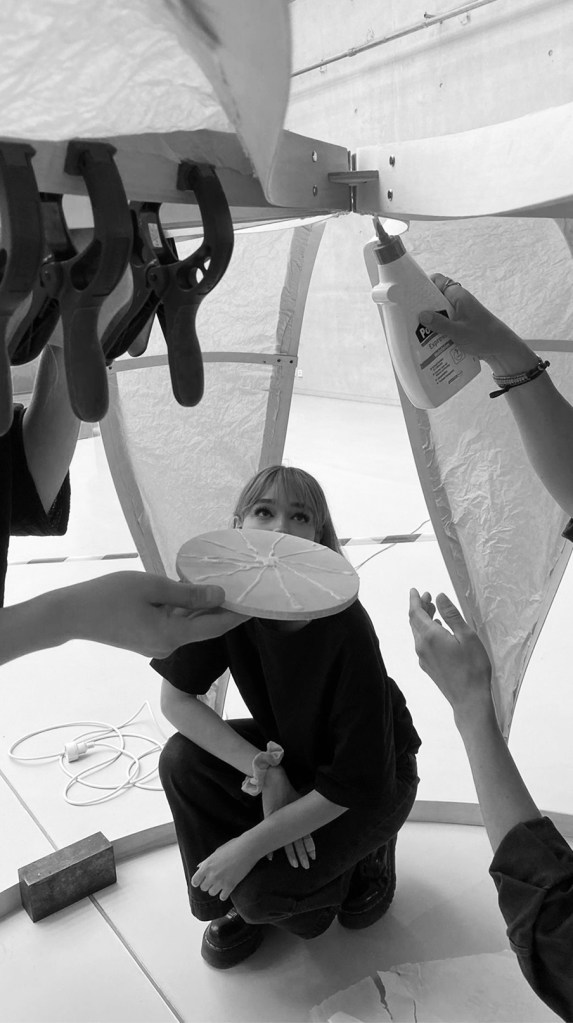

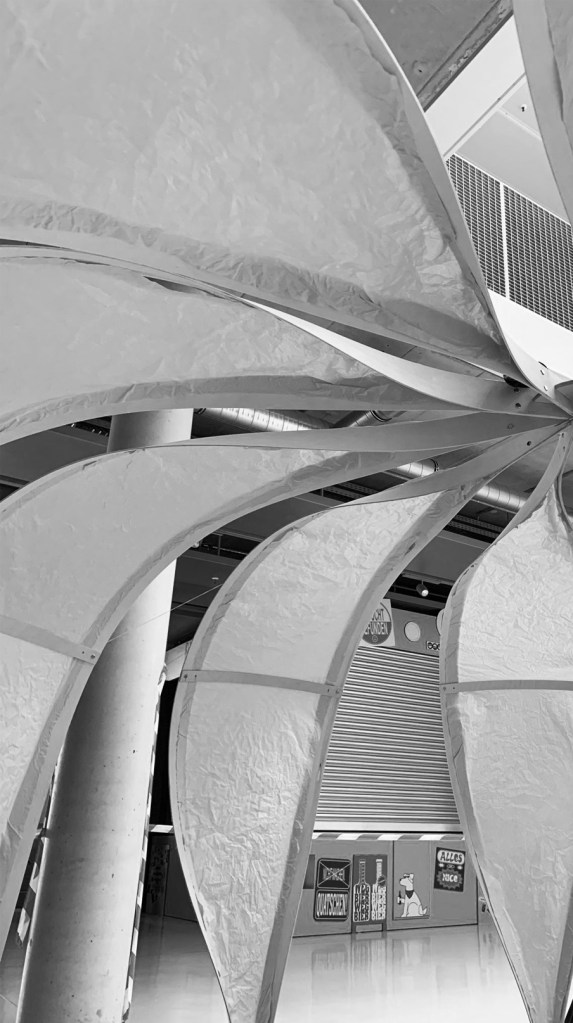

die segel bestehen aus jeweils zwei zueinander laufenden streben aus sperrholz. das material ermöglicht eine biegung in zwei richtungen und eignet sich daher als grundlage der konstruktion. entscheidend ist die faserrichtung, damit die streifen in längsrichtung ausreichend biegsam bleiben. die sperrholzstreifen sind oben und unten verleimt und zusätzlich mit buchbinderschrauben fixiert. die verbindung der einzelnen segel erfolgt über runde sperrholzscheiben mit einschnitten, in die entsprechend eingeschnittene streifen formschlüssig eingesteckt werden. die fußpunkte sind in einem kreisförmigen sperrholzelement mit passenden einschnitten fixiert. durch die gegenseitige verspannung der segel trägt sich die konstruktion nach oben selbst, während die kräfte über die fußpunkte in den bodenkreis abgeleitet werden. zusätzliche sperrholzstreifen stabilisieren die abstände zwischen den segeln. eine papierschicht betont die form der elemente, während eine zentrale scheibe auf der innenseite der kuppel auftretende scherkräfte reduziert.
